GU系列高真空球閥
產品描述
Ball valve after more than half a century of development, now has become a widely used main valve class.The main function of the ball valve is to cut off and connect the fluid in the pipeline;It can also be used for fluid regulation and control.Ball valve has the characteristics of small flow resistance, good sealing, quick switching and high reliability.
Ball valve is mainly composed of valve body, valve cover, valve stem, ball and sealing ring and other parts, belongs to 90.Switch off valve, it with the help of the handle or driving device in the upper end of the stem to apply a certain torque and transfer to the ball valve, so that it rotates 90°, the ball through hole and the valve body channel center line overlap or vertical, complete the full open or full close action.Generally there are floating ball valves, fixed ball valves, multi-channel ball valves, V ball valves, ball valves, jacketed ball valves and so on.It can be used for handle drive, turbine drive, electric, pneumatic, hydraulic, gas-liquid linkage and electric hydraulic linkage.
產品結構
主要零件材料
|
材料名稱 |
GU-(16-50)C |
GU-(16-50)P |
GU-(16-50)R |
|
閥體 |
世界商業委員會 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
閥蓋 |
世界商業委員會 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
ICr18Ni9Ti |
ICr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯（PTFE） |
||
|
填料 |
聚四氟乙烯（PTFE） |
||
主要外形尺寸
(GB6070)活套法蘭連接
| ?MODEL |
L |
D |
K |
C |
N-? |
W |
|
GU-16?(F) |
104 |
60 |
45 |
8 |
4-?6.6 |
150 |
|
GU-25(F) |
114 |
70 |
55 |
8 |
4-?6.6 |
170 |
|
GU-40(F) |
160 |
100 |
80 |
12 |
4-?9 |
190 |
|
GU-50(F) |
170 |
110 |
90 |
12 |
4-?9 |
190 |

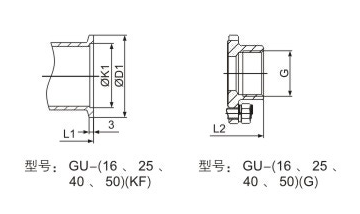

(GB4982)快卸法蘭連接
|
?MODEL |
L |
D1 |
K1 |
|
GU-16(KF) |
104 |
30 |
17.2 |
|
GU-25(KF) |
114 |
40 |
26.2 |
|
GU-40(KF) |
160 |
55 |
41.2 |
|
GU-50(KF) |
170 |
75 |
52.2 |
螺紋連接
|
MODEL |
L |
G |
|
GU-16(G) |
63 |
1/2″ |
|
GU-25(G) |
84 |
1″ |
|
GU-40(G) |
106 |
11/2″ |
|
GU-50(G) |
121 |
2″ |
相關產品
-
自力式壓差平衡閥
-
Y型內螺紋過濾器
產品結構 主要零件材料 材料名稱 SY11-(16-64)C SY11-(16-64)P SY11-(16-64)R 閥體 WCB ZG1CN8Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 過濾網 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 墊片 聚四氟乙烯 主要尺寸和重量 DN G L W B H 8 1/4″ 64 12 24 44 10 3/8″ 64 12 24 44 15 1/2″ 64 14 26 44 20 3/4″ 75 15 32 52 25 1″ 89 17 41 ...
-
國標浮動式法蘭球閥
優點： 1、流體阻力小，球閥所有閥門中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、開關快捷方便，只要閥桿旋轉90°，球閥就會完成全開或全關動作，輕松實現快速啟閉。 3、密封性能好。球閥座密封圈一般采用聚四氟乙烯等彈性材料制成，易于保證密封，球閥的密封力隨介質壓力的增加而增大。 4、閥桿密封可靠。球閥啟閉時，閥桿只轉動，因此閥桿的填料密封不易被破壞，閥門反向密封的密封力閥桿隨介質壓力的增加而增加。 5、球閥的啟閉只作90°旋轉，易于實現自動控制和遠程控制。球閥可配置氣動裝置、電動裝置、液壓裝...
-
美標、日標截止閥
產品概述 J41H法蘭截止閥是按照API和ASME標準設計制造的。截止閥又稱截止閥，屬于強制密封閥門，所以閥門關閉時必須對閥瓣施加壓力以強制密封當介質從閥瓣下部進入閥門時，克服阻力所需的操作力是閥桿與填料的摩擦力和介質壓力產生的推力，閥門比開啟閥門的力大，所以閥桿直徑要大，否則會發生閥桿頂彎故障。 產品結構 主要尺寸和重量 J41H(Y)???? Class 150/10K SIZE INCH 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 8 10 12 14 16 mm 15 20 25 32 40 50 65 80 100 125 ...
-
國標、德標閘閥
主要結構特點 流體阻力小。 打開和加藥時更省力。 流向一般不受限制，安裝方便。 結構合理，密封可靠，性能優良，外形美觀。 設計制造標準 ? 設計與制造標準：GB/T 12234、DIN 3352 ? 結構長度標準：GB/T 12221、DIN3202 ? 連接法蘭標準：JB/T 79、DIN 2543 ? 檢驗與試驗標準：GBfT 26480、DIN 3230 性能規范 ?公稱壓力：1.6、2.5、4.0、6.3Mpa ? 強度試驗：2.4、3.8、6.0、9.5Mpa ?密封試驗：1.8、2.8、4.4、7.0Mpa? ? 氣密封試驗：0.6Mpa ? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL) ? 適用介質：水、蒸汽...
-

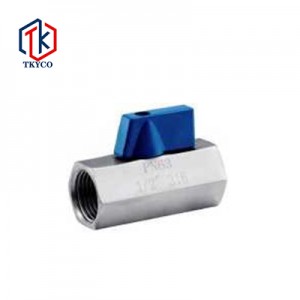

迷你球閥
