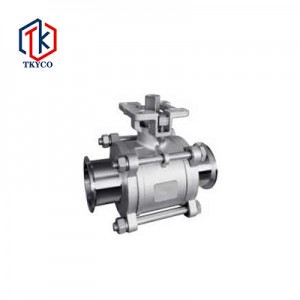

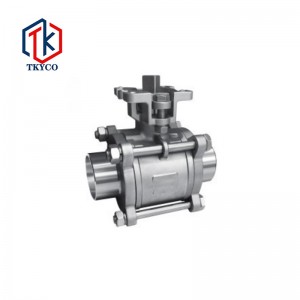

高平臺衛生級快裝、焊接球閥
產品結構
主要零件材料
|
材料名稱 |
碳鋼 |
不銹鋼 |
|
|
閥體 |
A216WCB |
A351 CF8 |
A351 CF8M |
|
閥蓋 |
A216WCB |
A351 CF8 |
A351 CF8M |
|
球體 |
A276 304/A276 316 |
||
|
閥桿 |
2Cd3 / A276 304 / A276 316 |
||
|
閥座 |
聚四氟乙烯、聚四氟乙烯 |
||
|
填料 |
聚四氟乙烯/柔性石墨 |
||
|
壓蓋 |
A216 WCB |
A351 CF8 |
|
|
螺桿 |
A193-B7 |
A193-B8M |
|
|
螺母 |
A194-2H |
A194-8 |
|

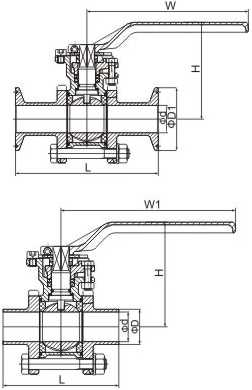

?主要外形尺寸
|
DN |
INCH |
L |
D |
D |
W |
H |
|
20 |
3/4″ |
155.7 |
15.8 |
19.1 |
130 |
70.5 |
|
25 |
1″ |
186.2 |
22.1 |
25.4 |
140 |
78 |
|
32 |
1 1/4″ |
195.6 |
28.5 |
31.8 |
140 |
100 |
|
40 |
1 1/2″ |
231.6 |
34.8 |
38.1 |
170 |
115.5 |
|
50 |
2″ |
243.4 |
47.5 |
50.8 |
185 |
125 |
|
65 |
2 1/2″ |
290.2 |
60.2 |
63.5 |
220 |
134 |
|
80 |
3″ |
302.2 |
72.9 |
76.2 |
270 |
160 |
|
100 |
4″ |
326.2 |
97.4 |
101.6 |
300 |
188 |
相關產品
-
國標、德標法蘭過濾器
產品標準 ? 連接法蘭：GB/T 9113、JB/T 79、HG/T 20529、EN 1092 ? 檢驗標準：GB/T 13927、API 598 性能規范 - 公稱壓力：PN1.6,2.5MPa ? 殼體實驗：PT2.4, 3.8MPa ? 適用介質： SY41-(16-25)C?水、油品、氣體 SY41-(16-25)P硝酸類 SY41-(16-25)R 醋酸類 ? 適用溫度：-29°C-425°C 產品結構 主要零件材料 材料名稱 SY41-(16-25)C SY41-(16-25)P SY41-(16-25)R 閥體 WCB ZG1Cr18Ni9Ti, CF8 ZG1CH8Ni12Mo2Ti, CF8M 閥蓋 WCB ZG1Cr18Ni9Ti, CF8 ZG1Cr18Ni12Mo2Ti, CF8M 過濾網 ICrISNiQTi, 304 IC...
-
國標、德標閘閥
主要結構特點 流體阻力小。 打開和加藥時更省力。 流向一般不受限制，安裝方便。 結構合理，密封可靠，性能優良，外形美觀。 設計制造標準 ? 設計與制造標準：GB/T 12234、DIN 3352 ? 結構長度標準：GB/T 12221、DIN3202 ? 連接法蘭標準：JB/T 79、DIN 2543 ? 檢驗與試驗標準：GBfT 26480、DIN 3230 性能規范 ?公稱壓力：1.6、2.5、4.0、6.3Mpa ? 強度試驗：2.4、3.8、6.0、9.5Mpa ?密封試驗：1.8、2.8、4.4、7.0Mpa? ? 氣密封試驗：0.6Mpa ? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL) ? 適用介質：水、蒸汽...
-
衛生級隔膜閥
產品概述 衛生級快裝隔膜閥的內外均采用高檔拋光設備處理，滿足表面精度要求。購買進口焊機進行點焊。既能滿足上述行業的衛生質量要求，又可替代進口。本實用新型具有結構簡單、外形美觀、裝拆快、開關快、操作靈活、流體阻力小、使用安全可靠等優點。連接鋼件采用耐酸不銹鋼材料，密封由食品硅膠或聚四氟乙烯制成，符合食品衛生標準。 [技術參數] 最大工作壓力：10bar 驅動方式：手動 最高工作溫度：150℃ 適用介質：EPDM蒸汽、PTFE水、酒精、油、燃料、蒸汽、中性氣體或液體、有機溶劑、酸堿溶液等 連接方式：對焊（g/DIN/ISO）、快裝...
-
國標浮動式法蘭球閥
優點： 1、流體阻力小，球閥所有閥門中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、開關快捷方便，只要閥桿旋轉90°，球閥就會完成全開或全關動作，輕松實現快速啟閉。 3、密封性能好。球閥座密封圈一般采用聚四氟乙烯等彈性材料制成，易于保證密封，球閥的密封力隨介質壓力的增加而增大。 4、閥桿密封可靠。球閥啟閉時，閥桿只轉動，因此閥桿的填料密封不易被破壞，閥門反向密封的密封力閥桿隨介質壓力的增加而增加。 5、球閥的啟閉只作90°旋轉，易于實現自動控制和遠程控制。球閥可配置氣動裝置、電動裝置、液壓裝...
-
對夾式止回閥
產品結構 主要零件材料 材料名稱 H71/74/76H-(16-64)C H71/74/76W-(16-64)P H71/74/76W-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥掰 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 密封 304,316,PTFE 主要外形尺寸 H71主要外形尺寸 ?公稱通徑 D D L 15 1/2″ 15 46 17.5 20 3/4″ 20 56 20 25 1″ 25 65 23 32 1 1/4″ 32 74 28 40 1 1/2″ 40 84 31.5 50 2″ 50 102 40 65...
-

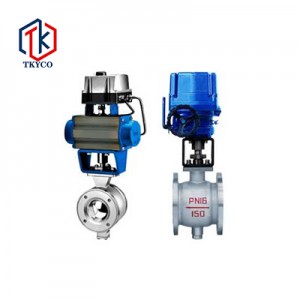

高性能V型球閥
