法蘭閘閥(暗桿)

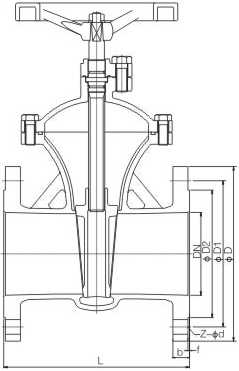

產品結構
主要尺寸及重量
PN10
|
DN |
L |
B |
D1 |
D2 |
F |
B |
Z-ΦD |
DO |
|||
| JB/T 79 |
HG/T |
JB/T 79 |
HG/T |
JB/T 79 |
HG/T 20592 |
||||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
14 |
16 |
4-Φ14 |
4-Φ14 |
120 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
120 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
140 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
16 |
18 |
4-Φ18 |
4-Φ18 |
160 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
160 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
200 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
18 |
18 |
4-Φ18 |
8-Φ18 |
220 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
240 |
|
100 |
300 |
215 |
220 |
180 |
155 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
280 |
|
125 |
325 |
245 |
250 |
210 |
185 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
300 |
|
150 |
350 |
280 |
285 |
240 |
210 |
3 |
24 |
22 |
8-Φ23 |
8-Φ22 |
320 |
|
200 |
400 |
335 |
340 |
295 |
265 |
3 |
26 |
24 |
12-Φ23 |
12-Φ22 |
400 |
|
250 |
450 |
405 |
405 |
355 |
320 |
3 |
30 |
26 |
12-Φ25 |
12-Φ26 |
450 |
|
300 |
500 |
460 |
460 |
410 |
375 |
4 |
30 |
28 |
12-Φ25 |
12-Φ26 |
500 |
相關產品
-
衛生級隔膜閥
產品概述 衛生級快裝隔膜閥的內外均采用高檔拋光設備處理，滿足表面精度要求。購買進口焊機進行點焊。既能滿足上述行業的衛生質量要求，又可替代進口。本實用新型具有結構簡單、外形美觀、裝拆快、開關快、操作靈活、流體阻力小、使用安全可靠等優點。連接鋼件采用耐酸不銹鋼材料，密封由食品硅膠或聚四氟乙烯制成，符合食品衛生標準。 [技術參數] 最大工作壓力：10bar 驅動方式：手動 最高工作溫度：150℃ 適用介質：EPDM蒸汽、PTFE水、酒精、油、燃料、蒸汽、中性氣體或液體、有機溶劑、酸堿溶液等 連接方式：對焊（g/DIN/ISO）、快裝...
-
德標浮動式法蘭球閥
產品概覽 德標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類和氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 ?材料名稱 碳鋼 ?不銹鋼 ?????????? 閥體 WCB、A105 CF8、CF3 CF8M、CF3M ????? ? ?? ...
-
Q830緩閉式止回閥
-
微阻緩閉蝶式止回閥HH49X
主要特點： 1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。 2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。 3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。 4、橡膠緩沖，啟閉平穩，無震動，無噪音。 5、比老式止回閥流阻小，有明顯的節能效果。 主要技術參數： 型 號 HH49X-10 HH49X-16 公稱壓力 PN1.0MPa PN1.6MPa 公稱通徑 DN150～800mm DN150～800mm 密封試驗壓力 1.1MPa 1.76MPa 殼體試驗壓力 1.5MPa 2.4MPa 主要零件材料 閥 體 灰鑄鐵、球墨鑄鐵、鑄鋼 ...
-
偏心半球閥
概括 偏心球閥采用由板簧加載的活動閥座結構，閥座與球體不會出現卡死或分離等問題，密封可靠，使用壽命長，球芯帶V型缺口金屬閥座具有剪切作用，特別適用于含纖維、細小固體顆粒和漿液的介質。在造紙工業中控制紙漿特別有利。啟閉件采用V型槽口結構，徹底解決了介質易沉積在閥腔內的問題。全開時，閥門流量大，壓力損失小。結構緊湊，通用性強，流量特性近似等百分比，可調范圍大，最大可調比100:1， 產品結構 外形與連接尺寸 PN16 150磅 10K IS05211 DN 升 D D1 D2 C F n-Φb D D1 D2 C F ...
-

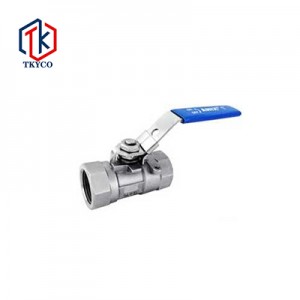

2000WOG —片式內螺紋球閥
