手柄對夾蝶閥
產品特點
1、結構簡單，操作方便;
2、安裝簡便，密封性能好;
3、使用壽命長、可靠性高;
4、零件互接性好，標準接口尺寸，靈活配備各種操作機構運行。
5、采用無銷無靠背結構，密封更可靠。
工作原理
通過旋轉手柄或手輪控制密封嫌板的轉動，控制閥門的開啟、關閉和調節流量。
技術參數
標準∶GB12238-89/EN 593
壓力∶PN16/PN25
尺寸∶DN40-DN1200
溫度∶-20℃-100℃
閥體：球磨鑄鐵鋼/合金
閥板∶球墨鑄鐵/不銹鍋/鋁青銅/尼龍涂層
閥桿∶不銹鋼
閥座∶EPDM/NBR/VITON/PTFE等
主要零件材料
|
閥體 |
閥板 |
閥桿 |
閥座 |
|
球墨鑄鐵 |
球墨鑄鐵 |
SS420 |
EPDM |
|
鑄鋼 |
SS304/316/316L |
SS316 |
NBR |
|
不銹鋼 |
鋁青銅 |
? SS316 L |
PTFE |
|
雙相鋼 |
…… |
…… |
VITON |
產品結構
主要尺寸和重量
|
INCH |
DN |
ΦA |
ΦB |
D |
E |
F |
NOTE |
|
2 |
50 |
50 |
105 |
116 |
57 |
147 |
手柄操作或蝸輪蝸桿操作 |
|
2-1/2 |
65 |
65 |
65 |
121 |
70 |
152 |
|
|
3 |
80 |
80 |
140 |
130 |
76 |
164 |
|
|
4 |
100 |
100 |
155 |
150 |
100 |
181 |
|
|
5 |
125 |
125 |
190 |
162 |
125 |
193 |
|
|
6 |
150 |
150 |
216 |
190 |
140 |
221 |
|
|
8 |
200 |
200 |
271 |
215 |
170 |
251 |
蝸輪蝸桿傳動 |
|
10 |
250 |
250 |
326 |
250 |
202 |
286 |
|
|
12 |
300 |
300 |
376 |
300 |
235 |
338.5 |
|
|
14 |
350 |
325 |
422 |
350 |
248 |
390 |
|
|
16 |
400 |
375 |
483 |
360 |
270 |
443 |
|
|
18 |
450 |
425 |
425 |
400 |
327 |
483 |
|
|
20 |
500 |
475 |
475 |
430 |
355 |
534 |
|
|
24 |
600 |
575 |
575 |
517 |
417 |
638 |
相關產品
-

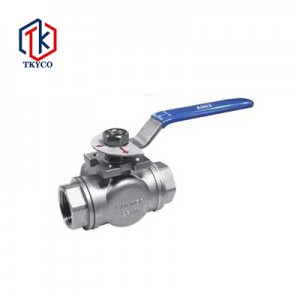

內螺紋、快裝三通球閥
產品結構 主要零件材料 材料名稱 Q14/15F-(16-64)C Q14/15F-(16-64)P Q14/15F-(16-64)R 閥體 世界商業委員會 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 世界商業委員會 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯（PTFE） 填料 聚四氟乙烯（PTFE） ?主要外形尺寸 DN G L L1 D D1 D2 D3 D4 W H H1 ...
-
薄型法蘭、對夾球閥
產品概覽 夾套球閥和夾套保溫夾套球閥適用于Class150，PN1.0～2.5MPa，工作溫度29～180℃（密封圈為增強聚四氟乙烯）或29～300℃（密封圈為-聚苯）的各種管道，用于切斷或連接管道中的介質，選擇不同的材料，可適用于水、蒸汽、油、硝酸、醋酸、氧化性介質、尿素等介質。 產品結構 主要零件材料 材料名稱 Q41F-(16-64)C Q41F-(16-64)P Q41F-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1C...
-
三通法蘭球閥
產品概覽 1、氣動三通球閥，三通球閥在結構上采用一體式結構，4側閥座密封式，法蘭連接少，可靠性高，設計實現輕量化 2、三通球閥門使用壽命長、流量大、阻力小 3、三通球閥按作用分單作用和雙作用兩種，單作用型的特點是一旦電源故障，球閥就會在控制系統中國家要求 球閥和閘閥是同一種閥門，不同之處在于它的關閉部分是一個球體，球體圍繞閥體中心線旋轉以開啟和關閉閥門。球閥主要用于管道中用于切斷、分配和改變介質的流動方向。球閥是一種應用廣泛的新型閥門。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WC...
-

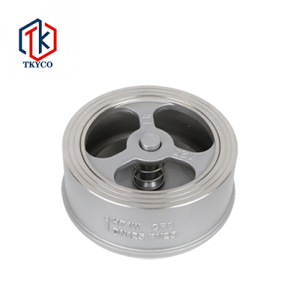

對夾式止回閥
產品結構 主要零件材料 材料名稱 H71/74/76H-(16-64)C H71/74/76W-(16-64)P H71/74/76W-(16-64)R 閥體 WCB ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥掰 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 密封 304,316,PTFE 主要外形尺寸 H71主要外形尺寸 ?公稱通徑 D D L 15 1/2″ 15 46 17.5 20 3/4″ 20 56 20 25 1″ 25 65 23 32 1 1/4″ 32 74 28 40 1 1/2″ 40 84 31.5 50 2″ 50 102 40 65...
-

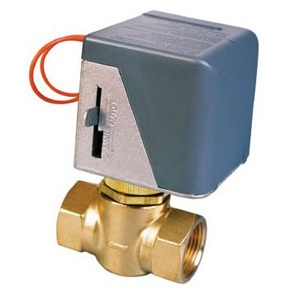

電動二通閥（風機盤管）
驅動器主要技術參數 型號 額定電壓 功率 驅動方式 與SRV2000閥配合動作時間 凈重 VA7010-220 VA7010-110 AC220V±10% 7W 單向電機驅動 閥門彈簧復位 全開時間：通電后約10秒 關閉時間：斷電后約5秒 0.3 AC110V±10% VA7010-24 AC24V±10% 銅閥主要技術參數 產品型號 閥門形式 聯接螺紋 流量系數 Kv 關閉壓差 (MPa) 工作 介質 流體 溫度 環境 溫度 儲存 溫度 承壓 (MPa) VA7010-15 常閉二通閥 G1/2 1.5 0.25 冷凍/ 熱水 2-94℃ 0-60℃ 最大相對 濕度為不 凝露 -20-65℃ 最大相對 濕度為不 凝露 1.6 VA7010-15 ...
-

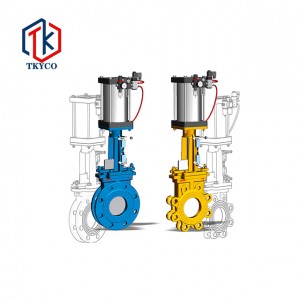

氣動刀閘閥
