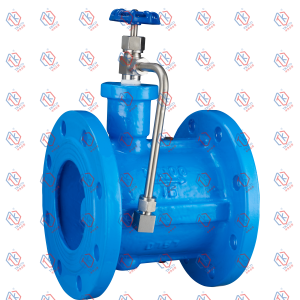

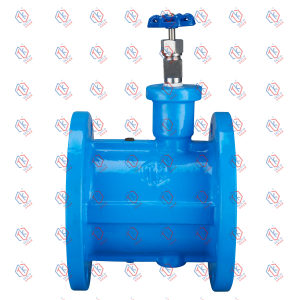

微阻緩閉蝶式止回閥HH49X
主要特點：
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。
主要技術參數：
| 型 號 | HH49X-10 | HH49X-16 | |
| 公稱壓力 | PN1.0MPa | PN1.6MPa | |
| 公稱通徑 | DN150～800mm | DN150～800mm | |
| 密封試驗壓力 | 1.1MPa | 1.76MPa | |
| 殼體試驗壓力 | 1.5MPa | 2.4MPa | |
| 主要零件材料 | 閥 體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥 瓣 | 鋁青銅 | 鋁青銅 | |
| 閥 桿 | 不銹鋼 | 不銹鋼 | |
| 彈 簧 | 不銹鋼 | 不銹鋼 | |
| 閥座密封面 | 橡膠 | 橡膠 | |
主要外形連接尺寸：
| 公稱通徑 (DN) |
主要尺寸 | 法蘭尺寸和螺栓規格 | |||
| 1.0MPa | |||||
| L | H1 | H2 | D1 | n-Φd | |
| 100 | 190 | 110 | 210 | 180 | 8-18 |
| 125 | 200 | 123 | 220 | 210 | 8-18 |
| 150 | 210 | 140 | 250 | 240 | 8-23 |
| 200 | 230 | 168 | 280 | 295 | 12-23 |
| 250 | 250 | 195 | 310 | 350 | 12-23 |
| 300 | 270 | 220 | 350 | 400 | 16-23 |
| 350 | 290 | 250 | 410 | 460 | 16-25 |
| 400 | 310 | 283 | 490 | 515 | 20-25 |
| 450 | 330 | 308 | 520 | 565 | 20-25 |
| 500 | 350 | 335 | 585 | 620 | 20-30 |
| 600 | 390 | 390 | 640 | 725 | 24-30 |
| 700 | 430 | 448 | 700 | 840 | 24-34 |
| 800 | 470 | 505 | 750 | 950 | 28-34 |
| 900 | 510 | 555 | 810 | 1050 | 28-34 |
| 1000 | 550 | 610 | 860 | 1160 | 28-34 |
| 1200 | 630 | 725 | 980 | 1380 | 32-41 |
HH49X微阻緩閉蝶式止回閥結構圖:
相關產品
-
德標浮動式法蘭球閥
產品概覽 德標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類和氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 ?材料名稱 碳鋼 ?不銹鋼 ?????????? 閥體 WCB、A105 CF8、CF3 CF8M、CF3M ????? ? ?? ...
-
鍛鋼閘閥
產品描述 內螺紋承插焊鍛鋼閘閥流體阻力小，啟閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制.全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。 產品結構 主要零件材料 零件名稱 材料 閥體 A105 A182 ?F22 A182 F304 A182 F316 閥座 A276 420 A276 304 A276 304 A182 316 閘板 A182 F430/F410 A182 F304 A182 F304 A182 F316 閥桿 A182 F6A A182 F22 A182 F304 A182 F316 墊片 316+柔性石墨 閥蓋 A105 ...
-

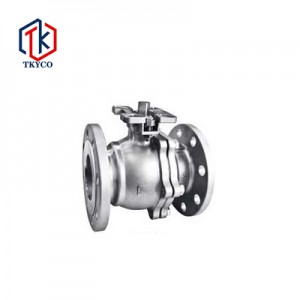

日標浮動式法蘭球閥
產品概覽 日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WCB、A105 CF8、CF3 CF8M、CF3M 閥蓋 WCB、...
-
GU系列高真空球閥
產品描述 Ball valve after more than half a century of development, now has become a widely used main valve class.The main function of the ball valve is to cut off and connect the fluid in the pipeline;It can also be used for fluid regulation and control.Ball valve has the characteristics of small flow resistance, good sealing, quick switching and high reliability. Ball valve is mainly composed of valve body, valve cover, valve stem, ball and sealing ring and other parts, belongs to 90.Switch ...
-

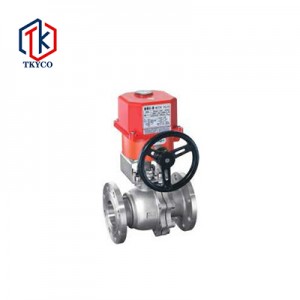

電動法蘭球閥
