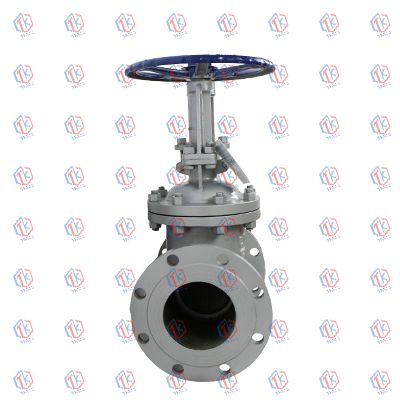

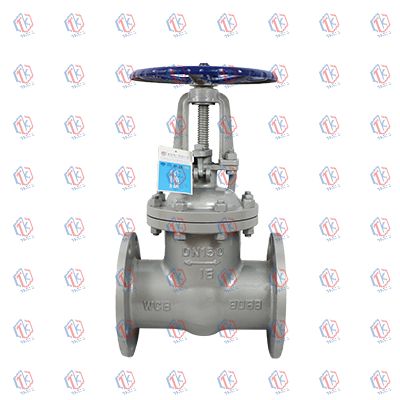

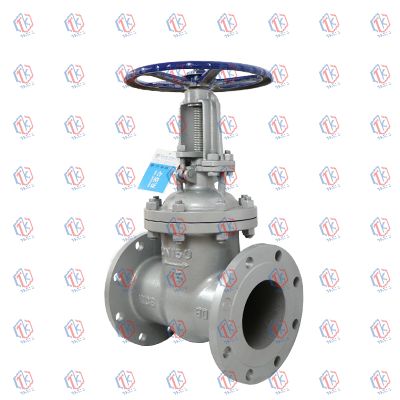

國標、德標閘閥
主要結構特點
流體阻力小。
打開和加藥時更省力。
流向一般不受限制，安裝方便。
結構合理，密封可靠，性能優良，外形美觀。
設計制造標準
? 設計與制造標準：GB/T 12234、DIN 3352
? 結構長度標準：GB/T 12221、DIN3202
? 連接法蘭標準：JB/T 79、DIN 2543
? 檢驗與試驗標準：GBfT 26480、DIN 3230
性能規范
?公稱壓力：1.6、2.5、4.0、6.3Mpa
? 強度試驗：2.4、3.8、6.0、9.5Mpa
?密封試驗：1.8、2.8、4.4、7.0Mpa?
? 氣密封試驗：0.6Mpa
? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29℃~425℃

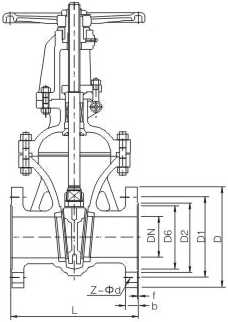

產品結構
主要尺寸及重量
PN16
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
14 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
14 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
16 |
18 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
18 |
18 |
4-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
215 |
220 |
180 |
155 |
3 |
20 |
20 |
8-Φ18 |
8-Φ18 |
|
125 |
325 |
245 |
250 |
210 |
185 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
150 |
350 |
280 |
285 |
240 |
210 |
3 |
24 |
22 |
8-Φ23 |
8-Φ22 |
|
200 |
400 |
335 |
340 |
295 |
265 |
3 |
26 |
24 |
12-Φ23 |
12-Φ22 |
|
250 |
450 |
405 |
405 |
355 |
320 |
3 |
30 |
26 |
12-Φ25 |
12-Φ26 |
|
300 |
500 |
460 |
460 |
410 |
375 |
4 |
30 |
28 |
12-Φ25 |
12-Φ26 |
|
350 |
550 |
520 |
520 |
470 |
435 |
4 |
34 |
30 |
16-Φ25 |
16-Φ26 |
|
400 |
600 |
580 |
580 |
525 |
485 |
4 |
36 |
32 |
16-Φ33 |
16-Φ30 |
|
450 |
650 |
640 |
640 |
585 |
545 |
4 |
40 |
40 |
20-Φ33 |
20-Φ30 |
|
500 |
700 |
705 |
715 |
650 |
608 |
4 |
44 |
44 |
20-Φ34 |
20-Φ33 |
|
600 |
800 |
840 |
840 |
770 |
718 |
4 |
48 |
54 |
20-Φ41 |
20-Φ36 |
|
700 |
900 |
910 |
910 |
840 |
788 |
5 |
50 |
42 |
24-Φ41 |
24-Φ36 |
|
800 |
1000 |
1020 |
1025 |
950 |
898 |
5 |
52 |
42 |
24-Φ41 |
24-Φ39 |
|
900 |
1100 |
1120 |
1125 |
1050 |
998 |
5 |
54 |
44 |
28-Φ41 |
28-Φ39 |
|
1000 |
1200 |
1255 |
1255 |
1170 |
1110 |
5 |
56 |
46 |
28-Φ48 |
28-Φ42 |
PN25
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
130 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
150 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
160 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
180 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
200 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
270 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
280 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
300 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
325 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
350 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
400 |
360 |
360 |
310 |
278 |
3 |
34 |
30 |
12-Φ25 |
12-Φ26 |
|
250 |
450 |
425 |
425 |
370 |
332 |
3 |
36 |
32 |
12-Φ30 |
12-Φ30 |
|
300 |
500 |
485 |
485 |
430 |
390 |
4 |
40 |
34 |
16-Φ30 |
16-Φ30 |
|
350 |
550 |
550 |
555 |
490 |
448 |
4 |
44 |
38 |
16-Φ34 |
16-O33 |
|
400 |
600 |
610 |
620 |
550 |
505 |
4 |
48 |
40 |
16-Φ34 |
16-Φ36 |
|
450 |
650 |
660 |
670 |
600 |
555 |
4 |
50 |
46 |
20-Φ34 |
20-Φ36 |
|
500 |
700 |
730 |
730 |
660 |
610 |
4 |
52 |
48 |
20-Φ41 |
20-Φ36 |
|
600 |
800 |
840 |
845 |
770 |
718 |
5 |
56 |
58 |
20-Φ41 |
20-Φ39 |
|
700 |
900 |
955 |
960 |
875 |
815 |
5 |
60 |
50 |
24-Φ48 |
24-Φ42 |
|
800 |
1000 |
1070 |
1085 |
990 |
930 |
5 |
64 |
54 |
24-Φ48 |
24-Φ48 |
|
900 |
1100 |
1180 |
1185 |
1090 |
1025 |
5 |
66 |
58 |
28-Φ54 |
28-Φ48 |
|
1000 |
1200 |
1305 |
1320 |
1210 |
1140 |
5 |
68 |
62 |
28-Φ58 |
28-Φ55 |
PN40
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
95 |
95 |
65 |
45 |
2 |
16 |
16 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
105 |
105 |
75 |
55 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
25 |
210 |
115 |
115 |
85 |
65 |
2 |
16 |
18 |
4-Φ14 |
4-Φ14 |
|
32 |
230 |
135 |
140 |
100 |
78 |
2 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
40 |
240 |
145 |
150 |
110 |
85 |
3 |
18 |
18 |
4-Φ18 |
4-Φ18 |
|
50 |
250 |
160 |
165 |
125 |
100 |
3 |
20 |
20 |
4-Φ18 |
4-Φ18 |
|
65 |
280 |
180 |
185 |
145 |
120 |
3 |
22 |
22 |
8-Φ18 |
8-Φ18 |
|
80 |
310 |
195 |
200 |
160 |
135 |
3 |
22 |
24 |
8-Φ18 |
8-Φ18 |
|
100 |
350 |
230 |
235 |
190 |
160 |
3 |
24 |
24 |
8-Φ23 |
8-Φ22 |
|
125 |
400 |
270 |
270 |
220 |
188 |
3 |
28 |
26 |
8-Φ25 |
8-Φ26 |
|
150 |
450 |
300 |
300 |
250 |
218 |
3 |
30 |
28 |
8-Φ25 |
8-Φ26 |
|
200 |
550 |
375 |
375 |
320 |
282 |
3 |
38 |
34 |
12-Φ30 |
12-Φ30 |
|
250 |
650 |
445 |
450 |
385 |
345 |
3 |
42 |
38 |
12-Φ34 |
12-Φ33 |
|
300 |
750 |
510 |
515 |
450 |
408 |
4 |
46 |
42 |
16-Φ34 |
16-Φ33 |
|
350 |
850 |
570 |
580 |
510 |
465 |
4 |
52 |
46 |
16-Φ34 |
16-Φ36 |
|
400 |
950 |
655 |
660 |
585 |
535 |
4 |
58 |
50 |
16-Φ41 |
16-Φ39 |
|
450 |
1050 |
680 |
685 |
610 |
560 |
4 |
60 |
57 |
20-Φ41 |
20-Φ39 |
|
500 |
1150 |
755 |
755 |
670 |
612 |
4 |
62 |
57 |
20-Φ48 |
20-Φ42 |
|
600 |
1350 |
890 |
890 |
795 |
730 |
5 |
62 |
72 |
20-Φ54 |
20-Φ48 |
PN63
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
18 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
20 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
22 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
24 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
175 |
180 |
135 |
105 |
3 |
26 |
26 |
4-Φ23 |
4-Φ22 |
|
65 |
280 |
200 |
205 |
160 |
130 |
3 |
28 |
26 |
8-Φ23 |
8-Φ22 |
|
80 |
310 |
210 |
215 |
170 |
140 |
3 |
30 |
28 |
8-Φ23 |
8-Φ22 |
|
100 |
350 |
250 |
250 |
200 |
168 |
3 |
32 |
30 |
8-Φ25 |
8-Φ26 |
|
125 |
400 |
295 |
295 |
240 |
202 |
3 |
36 |
34 |
8-Φ30 |
8-Φ30 |
|
150 |
450 |
340 |
345 |
280 |
240 |
3 |
38 |
36 |
8-Φ34 |
8-Φ33 |
|
200 |
550 |
405 |
415 |
345 |
300 |
3 |
44 |
42 |
12-Φ34 |
12-Φ36 |
|
250 |
650 |
470 |
470 |
400 |
352 |
3 |
48 |
46 |
12-Φ41 |
12-Φ36 |
|
300 |
750 |
530 |
530 |
460 |
412 |
4 |
54 |
52 |
16-Φ41 |
16-Φ36 |
|
350 |
850 |
595 |
600 |
525 |
475 |
4 |
60 |
56 |
16-Φ41 |
16-Φ39 |
|
400 |
950 |
670 |
670 |
585 |
525 |
4 |
66 |
60 |
16-Φ48 |
16-Φ42 |
PN100
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
|||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
|||||
|
15 |
170 |
105 |
105 |
75 |
55 |
2 |
20 |
20 |
4-Φ14 |
4-Φ14 |
|
20 |
190 |
125 |
130 |
90 |
68 |
2 |
22 |
22 |
4-Φ18 |
4-Φ18 |
|
25 |
210 |
135 |
140 |
100 |
78 |
2 |
24 |
24 |
4-Φ18 |
4-Φ18 |
|
32 |
230 |
150 |
155 |
110 |
82 |
2 |
24 |
26 |
4-Φ23 |
4-Φ22 |
|
40 |
240 |
165 |
170 |
125 |
95 |
3 |
26 |
28 |
4-Φ23 |
4-Φ22 |
|
50 |
250 |
195 |
195 |
145 |
112 |
3 |
28 |
30 |
4-Φ25 |
4-Φ26 |
|
65 |
280 |
220 |
220 |
170 |
138 |
3 |
32 |
34 |
8-Φ25 |
8-Φ26 |
|
80 |
310 |
230 |
230 |
180 |
148 |
3 |
34 |
36 |
8-Φ25 |
8-Φ26 |
|
100 |
350 |
265 |
265 |
210 |
172 |
3 |
38 |
40 |
8-Φ30 |
8-Φ30 |
|
125 |
400 |
310 |
315 |
250 |
210 |
3 |
42 |
40 |
8-Φ34 |
8-Φ33 |
|
150 |
450 |
350 |
355 |
290 |
250 |
3 |
46 |
44 |
12-Φ34 |
12-Φ33 |
|
200 |
550 |
430 |
430 |
360 |
312 |
3 |
54 |
52 |
12-Φ41 |
12-Φ36 |
|
250 |
650 |
500 |
505 |
430 |
382 |
3 |
60 |
60 |
12-Φ41 |
12-Φ39 |
|
300 |
750 |
585 |
585 |
500 |
442 |
4 |
70 |
68 |
16-Φ48 |
16-Φ42 |
|
350 |
850 |
655 |
655 |
560 |
498 |
4 |
76 |
74 |
16-Φ54 |
16-Φ48 |
|
400 |
950 |
715 |
715 |
620 |
558 |
4 |
80 |
78 |
16-Φ54 |
16-Φ48 |
PN160
|
DN |
L |
D |
D1 |
D2 |
F |
B |
Z-ΦD |
||||
|
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
JB/T |
HJ/T |
||||
|
15 |
170 |
110 |
105 |
75 |
75 |
52 |
2 |
24 |
20 |
4-Φ18 |
4-Φ14 |
|
20 |
190 |
130 |
130 |
90 |
90 |
62 |
2 |
26 |
24 |
4-Φ23 |
4-Φ18 |
|
25 |
210 |
140 |
140 |
100 |
100 |
72 |
2 |
28 |
24 |
4-Φ23 |
4-Φ18 |
|
32 |
230 |
165 |
155 |
115 |
110 |
85 |
2 |
30 |
28 |
4-Φ25 |
4-Φ22 |
|
40 |
260 |
175 |
170 |
125 |
125 |
92 |
3 |
32 |
28 |
4-Φ27 |
4-Φ22 |
|
50 |
300 |
215 |
195 |
165 |
140 |
132 |
3 |
36 |
30 |
8-Φ25 |
4-Φ26 |
|
65 |
340 |
245 |
220 |
190 |
170 |
152 |
3 |
44 |
34 |
8-Φ30 |
8-Φ26 |
|
80 |
390 |
260 |
230 |
205 |
180 |
168 |
3 |
46 |
36 |
8-Φ30 |
8-Φ26 |
|
100 |
450 |
300 |
265 |
240 |
210 |
200 |
3 |
48 |
40 |
8-Φ34 |
8-Φ30 |
|
125 |
525 |
355 |
315 |
285 |
250 |
238 |
3 |
60 |
44 |
8-Φ41 |
8-Φ33 |
|
150 |
600 |
390 |
355 |
318 |
290 |
270 |
3 |
66 |
50 |
12-Φ41 |
12-Φ33 |
|
200 |
750 |
480 |
430 |
400 |
360 |
345 |
3 |
78 |
60 |
12-Φ48 |
12-Φ36 |
|
250 |
850 |
580 |
515 |
485 |
430 |
425 |
3 |
88 |
68 |
12-Φ54 |
12-Φ42 |
|
300 |
950 |
665 |
585 |
570 |
500 |
510 |
4 |
100 |
78 |
16-Φ54 |
16-Φ42 |
相關產品
-
內螺紋、快裝三通球閥
產品結構 主要零件材料 材料名稱 Q14/15F-(16-64)C Q14/15F-(16-64)P Q14/15F-(16-64)R 閥體 世界商業委員會 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 閥蓋 世界商業委員會 ZG1Cr18Ni9Ti CF8 ZG1Cr18Ni12Mo2Ti CF8M 球體 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 閥桿 ICr18Ni9Ti 304 ICr18Ni9Ti 304 1Cr18Ni12Mo2Ti 316 密封圈 聚四氟乙烯（PTFE） 填料 聚四氟乙烯（PTFE） ?主要外形尺寸 DN G L L1 D D1 D2 D3 D4 W H H1 ...
-
1000WOG 三片式內螺紋球閥
產品結構 ? 主要零件材料 材料名稱 碳素鋼 不銹鋼 鍛鋼 閥體 A216 WCB A351 CF8 A351 CF8M A105 閥蓋 A216 WCB A351 CF8 A351 CF8M A105 球體 A276 304/A276 316 閥桿 2Cr13 / A276 304 / A276 316 閥座 聚四氟乙烯、聚四氟乙烯 填料 聚四氟乙烯/柔性石墨 壓蓋 A216 WCB A351 CF8 A216WCB 螺栓 A193-B7 A193-B8M A193-B7 螺母 A194-2H A194-8 A194-2H ?主要外形尺寸 DN INCH L D G W H 8 1/4″ 60 11 1/4″ ...
-
偏心半球閥
概括 偏心球閥采用由板簧加載的活動閥座結構，閥座與球體不會出現卡死或分離等問題，密封可靠，使用壽命長，球芯帶V型缺口金屬閥座具有剪切作用，特別適用于含纖維、細小固體顆粒和漿液的介質。在造紙工業中控制紙漿特別有利。啟閉件采用V型槽口結構，徹底解決了介質易沉積在閥腔內的問題。全開時，閥門流量大，壓力損失小。結構緊湊，通用性強，流量特性近似等百分比，可調范圍大，最大可調比100:1， 產品結構 外形與連接尺寸 PN16 150磅 10K IS05211 DN 升 D D1 D2 C F n-Φb D D1 D2 C F ...
-
不銹鋼衛生級快裝式U型三管通
產品結構 主要外形尺寸 D1 D2 A B 2″ 1″ 200 170 2″ 2″ 200 170 2” 1 1/2″ 200 170 1 1/2″ 1″ 180 150 1 1/2″ 1″ 180 150 1 1/4″ 3/4″ 145 125 1″ ?3/4″ 145 125 3/4″ 3/4″ 135 100
-
Q860電動控制閥
-
日標浮動式法蘭球閥
產品概覽 日標球閥采用分體式結構設計，密封性能好，不受安裝方向限制，介質流動可任意；球體與球體之間有防靜電裝置；閥桿防爆設計；自動壓縮填料設計，流體阻力小；日標球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面和球面常處于關閉狀態，不易被介質沖蝕，操作維修方便，適用于水、溶劑、酸類、氣體等一般工作介質，如日標球閥，也適用于氧氣、雙氧水、甲烷、乙烯等介質工況，廣泛應用于各行業。 產品結構 主要零件材料 材料名稱 碳鋼 不銹鋼 閥體 WCB、A105 CF8、CF3 CF8M、CF3M 閥蓋 WCB、...
