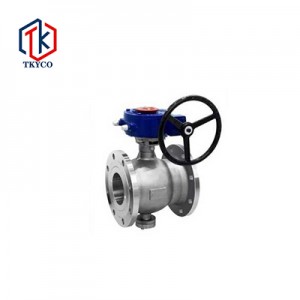

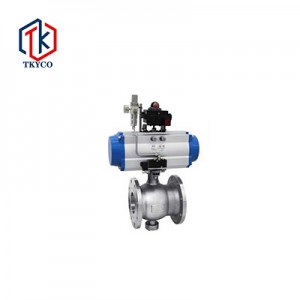

偏心半球閥
概括
偏心球閥采用由板簧加載的活動閥座結構，閥座與球體不會出現卡死或分離等問題，密封可靠，使用壽命長，球芯帶V型缺口金屬閥座具有剪切作用，特別適用于含纖維、細小固體顆粒和漿液的介質。在造紙工業中控制紙漿特別有利。啟閉件采用V型槽口結構，徹底解決了介質易沉積在閥腔內的問題。全開時，閥門流量大，壓力損失小。結構緊湊，通用性強，流量特性近似等百分比，可調范圍大，最大可調比100:1，
產品結構

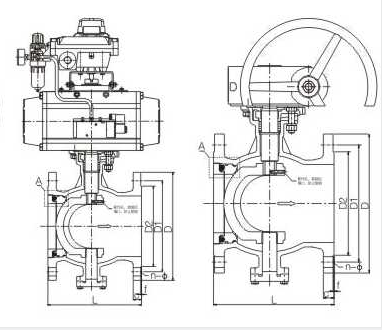

外形與連接尺寸
|
PN16 |
150磅 |
10K |
IS05211 |
|||||||||||||||||
|
DN |
升 |
D |
D1 |
D2 |
C |
F |
n-Φb |
D |
D1 |
D2 |
C |
F |
n-Φb |
D |
D1 |
D2 |
C |
F |
n-Φb |
|
|
100 |
229 |
220 |
180 |
158 |
20 |
2 |
8-Φ18 |
230 |
190.5 |
157.2 |
24.3 |
2 |
8-Φ18 |
210 |
175 |
151 |
18 |
2 |
8-Φ19 |
F10,17×17 |
|
125 |
254 |
250 |
210 |
188 |
22 |
2 |
8-Φ18 |
255 |
215.9 |
185.7 |
24.3 |
2 |
8-Φ22 |
250 |
210 |
182 |
20 |
2 |
8-Φ23 |
F10,22×22 |
|
150 |
267 |
285 |
240 |
212 |
22 |
2 |
8-Φ22 |
280 |
241.3 |
215.9 |
25.9 |
2 |
8-Φ22 |
280 |
240 |
212 |
22 |
2 |
8-Φ23 |
F12,27×27 |
|
200 |
292 |
340 |
295 |
268 |
24 |
2 |
12-Φ22 |
345 |
298.5 |
269.9 |
29 |
2 |
8-Φ22 |
330 |
290 |
262 |
22 |
2 |
12-Φ23 |
F12,27×27 |
|
250 |
330 |
405 |
355 |
320 |
26 |
2 |
12-Φ26 |
405 |
362 |
323.8 |
30.6 |
2 |
12-Φ26 |
400 |
355 |
324 |
24 |
2 |
12-Φ25 |
F14.36 × 36 |
|
300 |
356 |
460 |
410 |
378 |
28 |
2 |
12-Φ26 |
485 |
431.8 |
381 |
32.2 |
2 |
12-Φ26 |
445 |
400 |
368 |
24 |
2 |
16-Φ25 |
F14.36 × 36 |
|
350 |
450 |
520 |
470 |
428 |
30 |
2 |
16-Φ26 |
535 |
476.3 |
412.8 |
35.4 |
2 |
12-Φ30 |
490 |
445 |
413 |
26 |
2 |
16-Φ25 |
F16,46×46 |
|
400 |
530 |
580 |
525 |
490 |
32 |
2 |
16-Φ33 |
595 |
539.8 |
469.9 |
37 |
2 |
16-Φ30 |
560 |
510 |
475 |
28 |
2 |
16-Φ27 |
F16,46×46 |
|
450 |
580 |
640 |
585 |
550 |
40 |
2 |
20-Φ30 |
635 |
577.9 |
533.4 |
40.1 |
2 |
16-Φ33 |
620 |
565 |
530 |
30 |
2 |
20-Φ27 |
F25,55×55 |
|
500 |
660 |
715 |
650 |
610 |
44 |
2 |
20-Φ33 |
700 |
635 |
584.2 |
43.3 |
2 |
20-Φ33 |
675 |
620 |
585 |
30 |
2 |
20-Φ27 |
F30 |
